Roland V-800HD - wielo-formatowy mixer video. Doskonałej Jakości obraz High Definition

Nowy Roland V-800HD posiada osiem wielo-formatowych kanałów z niezależnymi skalerami. Użytkownik dostaje różnorodność formatów wyjściowych, oraz wbudowany Multiviewer. A to nie wszystko co oferuje nowy Roland V-800HD

Roland V-800HD pozwala na swobodne przełączanie sygnałów video 1080p, które przewyższają nawet jakość stosowaną w broadcastingu. Pełne wsparcie nie tylko dla obrazu z kamery, ale również z komputera - w każdej rozdzielczości. Nowej generacji wielo-formatowy przełącznik wyposażony w wysokiej jakości skalery na wszystkich wejściach.

• 8 Wejść (4 SDI/Composite + 4 DVI-I/HDMI/RGB/Component)
• 6 Wyjść (2 SDI + 2 DVI-D/HDMI + RGB/Component + Composite)
• 4:4:4/10-bit Przetwarzanie Wewnętrzne
• 1 M/E (Key, PinP) + DSK
• Wbudowane synchronizatory klatek i skalery na wszystkich wejściach
• Wsparcie dla SDI: 3G, HD oraz SD
• Wsparcie dla DVI-D / RGB / HDMI
• Sygnalizatory LED sygnału wejściowego
• Wsparcie dla HDCP
• Dostęp na żywo do dwóch źródeł nieruchomych obrazów
• 10 przypisywanych punktów-krzyżowych
• Monitorowe wyjście z funkcją multiviewer

Obraz w Najwyższej Jakości 1080p (3G-SDI)

Wsparcie dla sygnałów video 1080p przy prędkości 3 Gb/s - to dwa razy większa szybkość niż typowe HD.
Uwypukla plastykę, zwiększa realizm i szczegółowość obrazu z kamer i źródeł komputerowych .

Pełen Zakres Połączeń

Roland V-800HD wspiera olbrzymią ilość formatów wejściowych, od analogowych po cyfrowe, posiadając wszystkie niezbędne złącza. Złącza SDI przystosowano do 3G, HD oraz SD. Złącza DVI-I przeznaczone są dla DVI-D, DVI-A a nawet HDMI przy zastosowaniu prostej przejściówki HDMI/DVI. Złącze mini D-Sub 15 pin wspiera SD/HD component a także komputerowe sygnały RGB.

Przetwarzanie Wewnętrzne 4:4:4/10-bit

V-800HD wykorzystuje przetwarzanie sygnałów wewnętrznych 4:4:4/10-bit. Dzięki temu sygnały RGB z komputera zachowują wszystkie detale przy komponowaniu obrazów oraz na wyjściu. W rezultacie oraz i tekst jest ostry, niezmazany - nawet na dużych ekranach LED.V-800HD dostarcza wysoką jakość obrazu dla wszystkich zastosowań, od transmisji na żywo po pokazy wyświetlane na eventach.

Nowo Opracowany Silnik Kluczowania

Wraz z udoskonalonym przetwarzaniem wewnętrznym, na pokładzie znajduje się też nowo opracowany silnik kluczowania. Chroma Key pozwala dostosować zakres fazy, ilość chroma, i inne parametry oparte na przestrzeni kolorów HSV, która jest bliska sposobowi odbioru barw przez człowieka. Pozwala to osiągnąć wysoką jakość i dokładność kluczowania chroma, nawet przy źródłach video 1080p. Co więcej, V-800HD może przyjmować również Zewnętrzne Kluczowanie. Pozwala to na atrakcyjne kluczowanie w pełni kolorowych napisów CG i klipów z gradacją kolorów/przezroczystością - umożliwiając osiągnięcie efektów wizualnych , które zachwycają jeszcze bardziej.

Wyjście Multi-Podglądu dla Monitorowania Źródeł

Wyjście multipodglądowe pozwala monitorować stan wszystkich źródeł wejściowych oraz wyjścia Program i Preview. Wygodne złącze HDMI umożliwia zastosowania powszechnie dostępnych i przystępnych cenowo monitorów.

• Stosować monitor HDMI , który wspiera sygnały HDCP oraz 60p.
• Wejścia SDI i composite wyświetlane są w oryginalnej źródłowej szybkości klatek.
• Wejścia DVI-I/HDMI oraz RGB/Component wyświetlane są z zastosowanie zredukowanej prędkości klatek.
• Zmiana kanałowych powiązań cross-point zmienia kolejność wyświetlanych źródeł.
• Obrazki statyczne zaimportowane z pamięci USB nie są wyświetlane na monitorze źródłowym.

Wbudowany tryb HDCP

Przy odtwarzaniu dysku Blu-ray zawierającego treści komercyjne lub cyfrowe programowanie broadcastingowe, wyjście cyfrowe enkodowane jest używając HDCP (Highbandwidth Digital Content Protection), czyli z zabezpieczeniem praw autorskich. To znaczy , że przełączniki , które nie są kompatybilne z HDCP nie będą wyświetlały lub przepuszczały takiego sygnału video, nawet gdy pozwolenie na pokaz takiej treści zostało udzielone przez właściciela praw autorskich. Aby rozwiązać ten problem, V-800HD zawiera dedykowany tryb, który oficjalnie wspiera HDCP. Wskaźnik na panelu pozwala sprawdzić stan pracy urządzenia, kiedy jest w trybie HDCP.

* W trybie HDCP, żaden sygnał video nie wychodzi z wyjścia analogowego lub SDI.
* Wyświetlacz lub projektor podłączony do cyfrowego wyjścia musi być również kompatybilny z HDCP.

Dowolność Stosowania Skalerów

V-800HD posiada skalery, które można nastawiać niezależnie dla każdego wprowadzanego źródła. Dzięki temu można dostosować źródła wejściowe o różnej rozdzielczości do dowolnego rozmiaru i rozdzielczości , nawet do nietypowych rozmiarów ścian LEDowych. Dowolnie można skalować źródła cyfrowe, analogowe RGB i komponent.

Pełny zakres kluczowania

Oprócz nowo zaprojektowanego Picture-in-Picture (PinP), Luminance Key, Chroma Key, oraz DSK 4:4:4/10-bit input, istnieje możliwość zastosowania Zewnętrznego Kluczowania.

* DSK nie może być używany podczas stosowania External Key (Kluczowania Zewnętrznego).

MULTI-ZOOM

Wykorzystując funkcję współdzielonych wejść można przypisać video na kanale 1 do kanałów od 2 do 4, a video na kanale 5 do kanałów 6 do 8. Skaler na każdym wejściu pozwala przybliżyć każde miejsce obrazu video tworząc wirtualne środowisko wielu kamer. Dzięki temu uzyskuje się wrażenie wielu kamer.

* Tylko kanał wcześniej sąsiadujący ze źródłem obrazu może być współdzielony.

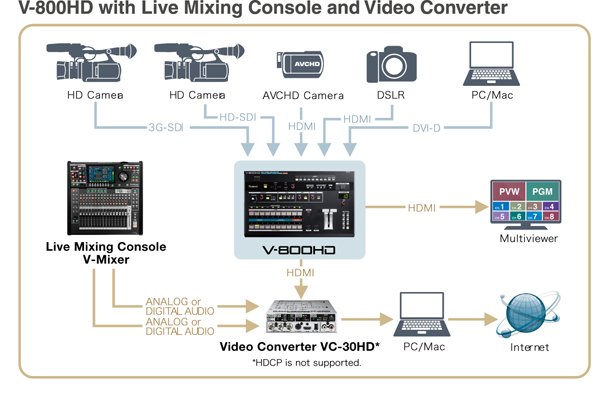

Przykład zastosowania: Produkcja Firmowa i Web Streaming

• Równoczesne zastosowanie szerokiej gamy kamer, od profesjonalnych wyposażonych w wyjście HD-SDI do kamer konsumenckich wyposażonych w wyjście HDMI, a nawet cyfrowych kamer z pojedynczym szkłem odbijającym (DSLR). Dzięki temu można skonfigurować wysoce efektywny system używając istniejącego sprzętu, przy niższych nakładach finansowych i bez potrzeby stosowania zewnętrznych konwerterów.
• Do 16 obrazków statycznych może być zapisane w urządzeniu. Dzięki temu błyskawicznie dostępne są logotypy, grafiki, napisy i inne obrazy do nakładania.
• Monitorowanie wszystkich źródeł wejściowych przy użyciu pojedynczego monitora komputerowego.
• Video odtwarzane z komputera może być dostosowane przy użyciu wewnętrznych skalerów do finałowej rozdzielczości wyjściowej, niezależnie od oryginalnej rozdzielczości.
• V-800HD może przełączać do czterech źródeł 1080p 3G-SDI i czterech DVI. Dzięki temu możliwe jest stworzenie w pełni progresywnego systemu dostarczającego wysoką jakość obrazu.
• Podaj dźwięk z konsoli dźwiękowej i sygnał HDMI do VC-30HD, aby stworzyć transmisję na żywo poprzez Internet.

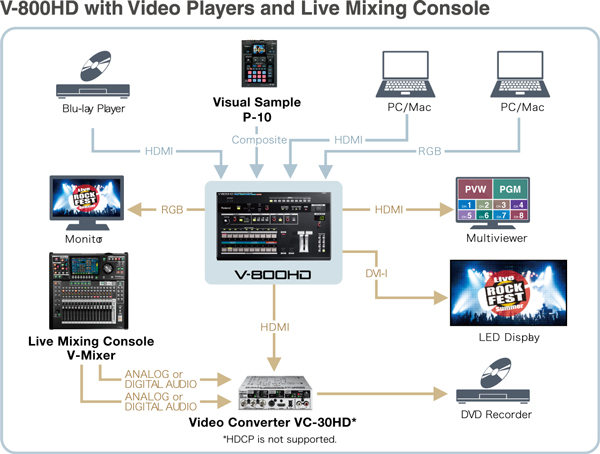

Przykład zastosowania: Pokazy podczas Wydarzenia

• Równoczesne stosowanie źródeł z różnymi formatami od analogowych po cyfrowe.
• Video może wychodzić w różnych formatach poprzez wyjścia analog RGB lub component. Dzięki temu można transmitować video za kulisy sceny lub do greek room bez potrzeby stosowania podzielników lub konwerterów.
• Stale dostępne jest skalowane w dół wyjściem composite, które umożliwia proste i łatwe nagrywanie/archiwizowanie obrazu podczas eventu.
• Cztery złącza DVI-I i cztery złącza Mini D-Sub 15 pin umożliwiają podłączenie do ośmiu PC/Mac, to idealnie rozwiązanie dla potrzeb konferencji akademickich i innych eventów, które wymagają podłączenia dużej ilości źródeł komputerowych. Stosuj banki Pamięci do przełączania pomiędzy konfiguracjami używającymi tę samą ilość złącz DVI oraz RGB.
• Użycie trybu HDCP umożliwia zastosowanie dodatkowych źródeł HD podczas eventu.

Schemat Blokowy

Specyfikacja

Przetwarzanie Video

• Y:Pb:Pr, 4:4:4, 10-bit

Wspierane Formaty

• Video:  480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p

* Wejście SDI może wprowadzać sygnał o takiej samej szybkości ramek jak ustawiono w menu urządzenia.

• PC: 640 x 480/60Hz *1, 800 x 600/60Hz *1 *3, 1024 x 768/60Hz *1, 1280 x 768/60Hz *1, 1280 x 1024/60Hz *1, 1366 x 768/60Hz *1, 1400 x 1050/60Hz *1, 1600 x 1200/60Hz, 1920x1080/60 Hz, 1920 x 1200/60Hz *2

* Zgodność z VESA DMT Ver.1.0 Rev. 10
*1 Prędkość odświeżania wynosi 75 Hz, kiedy szybkość ramek ustawiona jest na 50 Hz
*2 Zredukowano wygaszanie
*3 Gdy Reference ustawione jest na External, rozdzielczość 800 x 600 i prędkość odświeżania 60 Hz nie jest dalej zgodna z standardem VESA. To oznacza, że wyświetlanie obrazu na niektórych wyświetlaczach może nie być możliwe w takiej sytuacji.

Obrazy nieruchome

• Windows® Bitmap File (.bmp)

* Maksymalnie 1920 x 1200 pixeli, 24 bit na pixel, bez kompresji

Poziom i Impedancja Wejścia/Wyjścia

• Composite: 1.0 Vp-p, 75 ohms
• Analog HD/RGB: 0.7 Vp-p, 75 ohms (H, V : 5 VTTL)

Złącza Wejściowe

• SDI (3G/HD/SD): BNC x 4 * Zgodność z SMPTE 424M (Level-A), 292M, 259M-C
• DVI-I/HDMI: DVI-I x 4 * Wybierz DVI-A lub DVI-D/HDMI używając menu dla kanałów
• Analog Video HD: Component (Mini D-Sub 15 pin) x 4 * Połączone zastosowanie z Analog RGB
• Analog Video SD: Composite (BNC) x 4 * Wybierz Composite lub SDI używając menu dla kanałów
• Analog RGB: Mini D-Sub 15 pin x 4

* Połączone zastosowanie z Analog HD (Component)
* Wybierz DVI-D/HDMI lub Analog RGB używając menu dla kanałów

Złącza Wyjściowe

• SDI (3G/HD/SD): BNC x 2 * Zgodność z SMPTE 424M (Level-A), 292M, 259M-C
• DVI-D/HDMI: DVI-D x 2 HDMI x 1 (dla monitora multi-podglądowego)
• Analog Video HD: Component (Mini D-Sub 15 pin) x 4 * Połączone zastosowanie z Analog RGB
• Analog Video SD: Composite (BNC) x 1
• Analog RGB: Mini D-Sub 15 pin x 1 * Połączone zastosowanie z Analog HD (Component)

Inne złącza

• Tally: Mini D-Sub 15 pin x 2 * Input (max): 12V, 200 mA Typu Otwarty kolektor
• Reference: BNC (IN, THRU) * Black Burst (Synchro do ramek), Bi-Level, Tri-Level
• MIDI: 5 pin DIN (IN, OUT/THRU)
• RS-232C: D-Sub 9 pin x 1
• USB port (host): Typu A x 1 (dla pamięci USB)

Efekty

• Transition
• Cut, Mix, Wipe (9 patterns)
• Composition
• PinP, DSK, Chroma Key, Luminance Key, External Key

Inne

• Output Fade, Output Freeze
• Zasilanie: AC 115 V, AC 117 V, AC 220 V, AC 230 V, AC 240 V (50/60 Hz)
• Zużycie Mocy: 75 W
• Akcesoria: Kabel sieciowy, „Uszy" do montażu w Racku (2), Input Template, Instrukcja Obsługi

Rozmiar i Waga

• Długość 482 mm
• Głębokość 275 mm
• Wysokość 116 mm
• Waga 5.5 kg
